Chronologie
Grundsteinlegung: 25.5.1965
Planung: 1958 – 1965
Erstellung: 1965 – 1968
Inbetriebnahme: 1.5.1968
Schutzanstrich: 1976
Schließung für die Öffentlichkeit: 1.1.2001
Grund der Schließung: Asbestbelastung, veraltete Brandschutzmaßnahmen, Fluchtweg (derzeit nur eine 80 cm Treppe).
Antennenmastwechsel: 25.9.2004
Ausstrahlung per DVB-T: 8.11.2004
Sanierung, Abriss Betriebsgebäude: Sommer 2005
Einem statischen Gutachten zufolge soll der Stahlbetonbau noch eine Haltbarkeit von 30 Jahren haben: 2010
Zur Chronik
Baudaten
Architekten: Fritz Trautwein, Rafael Behn
Ingenieure: Fritz Leonhardt, Jörg Schlaich, Rudolf Bergermann
Bauweise: Stahlbeton, Vertikale Kragarmkonstruktion
Ort/Lage
Lage: Rentzelstraße/Lagerstraße zwischen Messehallen und dem Park „Planten un Blomen“
Koordinaten: 53°33′47″N 9°58′33″E
Adresse: Lagerstraße 2-8, 20357 Hamburg
Nahverkehr:
U2 Messehallen
U2/U3 Schlump
U3/S21/S31 Sternschanze
Schnellbus 35
Abmessungen
Höhe solider Teil: 204 m
Höhe des Antennenmastes: 76,2 m
Gesamthöhe bis 2004: 279,2 m
Gesamthöhe seit 2004: ca. 280 m
Höhe der Aussichtsplattform: ca. 128 m
Höhe des ehemaligen Drehrestaurants: ca. 132 m
Höhe der Arbeitsplattform: 150 m
Durchmesser unten: 41 m
Durchmesser bei 128 m: 39,8 m
Durchmesser ges. an der Spitze: 1,6 m
Gesamtgewicht: 43.000 Tonnen

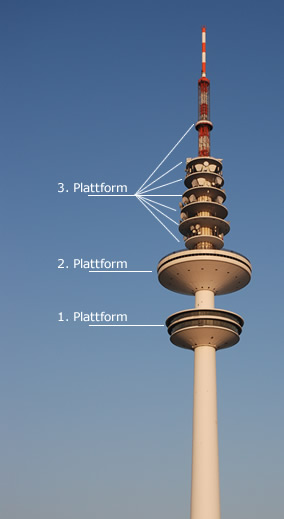

9 Plattformen (ursprünglich 8)
1. Plattform:
2 Stockwerke,
Aussichtsterrasse [128 m]
Drehrestaurant [132 m]
erreichbar über 2 Hochgeschwindigkeitsaufzüge
2. Plattform:
Betriebsplattform [150 m]
technische Einrichtungen
3. – 9. Plattform:
Richtfunk-Antennenträger
Funktion / Nutzung
Funktion: Abstrahlung von Rundfunk- und Fernsehprogrammen, Weiterleiten von Fernmeldeverbindungen
Nutzung zur Zeit: Mobilfunk, Festnetz, Polizei- und Zollfunk, digitale Ausstrahlung von Fernseh- und Radioprogrammen [seit 1.3.2005]
Rotationszeit des Drehrestaurants [132 m]
nur die Drehscheibe drehte sich, nicht die Außenhülle: ca. 1 Stunde
Betriebskosten: ca. 40.000 € / Monat
Betreiber: Deutsche Funkturm GmbH (DFMG), Tochtergesellschaft der Deutschen Telekom AG
Namen: Heinrich-Hertz-Turm – nach dem Hamburger Physiker Heinrich Rudolf Hertz [1857 – 1895], Fernsehturm, Telemichel
